Proyecto Contador dos Dígitos

Contador:

En electrónica digital, un contador es un circuito secuencial construido a partir de biestables y puertas lógicas capaces de almacenar y contar los impulsos (a menudo relacionados con una señal de reloj), que recibe en la entrada destinada a tal efecto, así mismo también actúa como divisor de frecuencia. Normalmente, el cómputo se realiza en código binario, que con frecuencia será el binario natural o el BCD natural (contador de décadas). Ejemplo, un contador de módulo 4 pasa por 4 estados, y contaría del 0 al 3. Si necesitamos un contador con un módulo distinto de 2^n, lo que haremos es añadir un circuito combinacional.

Contadores crecientes en serie

Si conecto n celdas como la anterior: Problema: el retraso se acumula.

Contador Creciente paralelo

Sustituyo las puertas AND por puertas de i entradas para cada bit: Problema: crece el tamaño de las puertas.

Contador decreciente

Basta tomar las salidas negadas en vez de las naturales.

Contador reversible

Usar las dos posibilidades, y elegir con un Multiplexor:

Circuito Secuencial:

Es un circuito cuya salida depende no solo de la combinación de entrada, sino también de la historia de las entradas anteriores se denomina Circuito Secuencial. Es decir aquellos circuitos en que el contenido de los elementos de memoria sólo puede cambiar en presencia de un pulso del reloj . Entre pulso y pulso de reloj, la información de entrada puede cambiar y realizarse operaciones lógicas en el circuito combinacional, pero no hay cambio en la información contenida en las células de memoria.

Circuitos secuenciales sincrónicos

En un circuito secuencial asíncrono, los cambios de estado ocurren al ritmo natural marcado por los retardos asociados a las compuertas lógicas utilizadas en su implementación, es decir, estos circuitos no usan elementos especiales de memoria, pues se sirven de los retardos propios (tiempos de propagación) de las compuertas lógicas usados en ellos. Esta manera de operar puede ocasionar algunos problemas de funcionamiento, ya que estos retardos naturales no están bajo el control del diseñador y además no son idénticos en cada compuerta lógica.

Circuitos secuenciales asincrónicos

Los circuitos secuenciales síncronos, sólo permiten un cambio de estado en los instantes marcados por una señal de sincronismo de tipo oscilatorio denominada reloj. Con ésto se pueden evitar los problemas que tienen los circuitos asíncronos originados por cambios de estado no uniformes en todo el circuito.

PROTEUS

VÍDEO DEL CIRCUITO

Observaciones:

Se logro observar que en el modulo que se nos proporciono por el profesor, logramos elaborar mejor nuestro circuito contador, gracias a que el modulo tiene sistema anti rebote, si hubiésemos usando protoboard simple al circuito debíamos agregar un latch o sino un timer 555.

Los cables tenían que ser conectados de una manera especifica porque en un momento el proyecto contaba solo de 2 en 2 y al remover toda la conexión y hacer otra pudimos lograr que el proyecto funcione con normalidad.

Conclusiones:

Se concluye que, mediante esta práctica de laboratorio, se ha conocido y practicado el manejo en el protoboard, que es indispensable para probar el funcionamiento de los circuitos combinados, secuenciales y para el desarrollo de un contador digital (binario y decimal).

En conclusión, el desarrollo del contador digital (binario y decimal), decodificadores y resistencias para los segmentos del display ha permitido visualizar una aplicación importante de los circuitos en la vida cotidiana.

Integrantes:

Jesus Paricahua Roque

Cristian Capia Condori

Francois Palomino Chirapa

LABORATORIO 07

LABORATORIO 07

Módulo Contador con

Generadores Clock

Oscilador Astable:

En electrónica, un astable es un circuito multivibrador que no tiene ningún estado estable, lo que significa que posee dos estados inestables entre los que conmuta, permaneciendo en cada uno de ellos un tiempo determinado. Este tipo de circuitos fue desarrollado por Abraham y Bloch que lo denominaron "multivibrador" dado que la forma de onda de la oscilación vibra en múltiples frecuencias (la fundamental y los armónicos impares). La frecuencia de conmutación depende, en general, de la carga y descarga de condensadores. Entre sus múltiples aplicaciones se cuentan la generación de ondas periódicas (generador de reloj) y de trenes de pulsos.

En la Figura 1 se muestra el esquema de un multivibrador astable realizado con componentes discretos. El funcionamiento de este circuito es el siguiente:

Al aplicar la tensión de alimentación (Vcc), los dos transistores iniciaran la conducción, ya que sus bases reciben un potencial positivo a través de las resistencias R-2 y R-3, pero como los transistores no serán exactamente idénticos, por el propio proceso de fabricación y el grado de impurezas del material semiconductor, uno conducirá antes o más rápido que el otro.

Supongamos que es TR-1 el que conduce primero. En estas condiciones el voltaje en su colector estará próximo a 0 voltios, por lo que C-1 comenzará a cargarse a través de R-2, creando al principio una muy pequeña diferencia de potencial entre sus placas y, por tanto, trasladando el voltaje próximo a 0 hasta la base de TR-2, que se pondrá en corte. Cuando el voltaje en C-1 alcance los 0,6 V, TR-2 comenzará a conducir, pasando la salida a nivel bajo (tensión próxima a 0V). C-1, que se había cargado vía R-2 y unión base-emisor de TR-2, se descargará ahora provocando el bloqueo de TR-1.
C-2 comienza a cargarse vía R-3 y al alcanzar la tensión de 0,6 V provocará nuevamente la conducción de TR-1, la descarga de C-1, el bloqueo de TR-2 y el pase a nivel alto (tensión próxima a Vcc (+) de la salida Y).
A partir de aquí la secuencia se repite indefinidamente, dependiendo los tiempos de conducción y bloqueo de cada transistor de las relaciones R-2/C-1 y R-3/C-2. Estos tiempos no son necesariamente iguales, por lo que pueden obtenerse distintos ciclos de trabajo actuando sobre los valores de dichos componentes.

Oscilador Monoestable:

El monoestable es un circuito multivibrador que realiza una función secuencial consistente en que al recibir una excitación exterior, cambia de estado y se mantiene en él durante un periodo que viene determinado por una constante de tiempo. Transcurrido dicho período, la salida del monoestable vuelve a su estado original. Por tanto, tiene un estado estable (de aquí su nombre) y un estado casi estable.

En la Figura 1 se representa el esquema de un circuito multivibrador monoestable, realizado con componentes discretos, cuyo funcionamiento es el siguiente:

Al aplicar la tensión de alimentación (Vcc), los dos transistores iniciarán la conducción, ya que sus bases reciben un potencial positivo a través de las resistencias R-2 y R-3, pero como los transistores no serán exactamente idénticos, por el propio proceso de fabricación y el grado de impurezas del material semiconductor, uno conducirá antes o más rápido que el otro.

Supongamos que es TR-2 el que conduce primero. El voltaje en su colector estará próximo a 0 voltios (salida Y a nivel bajo), por lo que la tensión aplicada a la base de TR-1 a través del divisor formado por R-3, R-5 , será insuficiente para que conduzca TR-1. En estas condiciones TR-1 permanecería bloqueado indefinidamente.
Pero si ahora aplicamos un impulso de disparo de nivel alto por la entrada T, el transistor TR-1 conducirá y su tensión de colector se hará próxima a 0 V, con lo que C-1, que estaba cargado a través de R-1 y la unión base-emisor de TR-2, se descargará a través de TR-1 y R-2 aplicando un potencial negativo a la base de TR-2 que lo llevará al corte (salida Y a nivel alto) . En esta condición la tensión aplicada a la base de TR-1 es suficiente para mantenerlo en conducción aunque haya desaparecido el impulso de disparo en T.
Seguidamente se inicia la carga de C-1 a través de R-2 y TR-1 hasta que la tensión en el punto de unión de C-1 y R-2 (base de TR-2) sea suficiente para que TR-2 vuelva a conducir y TR-1 quede bloqueado. La duración del periodo cuasi estable viene definido por los valores de C-1 y R-2.

Simulación en Proteus:

VÍDEO DEL CIRCUITO:

OBSERVACIONES:

 El clock pueden cambiar su velocidad a una mas cómoda para apreciar el cambio continuo de los números.

Habían pocos Display que funcionaban correctamente lo que demoro un poco al aplicarlo en físico.

CONCLUSIONES:

Concluimos que los generadores de reloj son una de las herramientas esenciales al momento de querer hacer un circuito con una secuencia programable ya que estos ofrecen un periodo el cual no va varía sin un cambio externo.

Integrantes:

Jesus Paricahua Roque

Cristian Capia Condori

Francois Palomino Chirapa

LABORATORIO 06

LABORATORIO 06

lABORATORIO 06

Circuitos Contadores con

Flip Flops

LATCHES

• El Latch (cerrojo) es un dispositivo de almacenamiento temporal de dos estados (biestable).
• Almacenan información en forma asíncrona
• Con Latches se pueden hacer directamente circuitos secuenciales o se pueden usar para crear Flip-Flop.

LATCH SR (SET-RESET)

Elemento de memoria mas sencillo
Es un biestable con un estado SET y otro de RESET(puesta a 1 y a 0)

Se tiene dos versiones:
Latch S-R con entrada activa en ALTO

Se tiene dos versiones:
Latch S R con entrada activa en BAJO.

Símbolo Lógico para los Latches

Aplicación
Si se aplica las formas de onda a las entradas del Latch, determinar la forma de
onda que se observara en la salida. Considere Q inicialmente en estado BAJO.

La tabla de verdad para este circuito es la siguiente:

FLIP-FLOPS

• Dispositivos síncronos (cambia de estado únicamente en un instante
• especifico de una entrada de disparo denominado reloj)
• Los cambios de salida se producen sincronizadamente con el reloj
• Los Flip-flops son sensitivos a la transición del pulso de reloj más que a la
• duración.
• Los circuitos secuenciales básicos que funcionan también como unidades de memoria elementales se denominan multivibradores biestables (por tener dos estados estables –alto y bajo-), también conocidos como Flip- Flops.
• Son capaces de memorizar un bit de información.
• Existen varios tipos de Flip-flops y variaciones de estos que permiten realizar funciones específicas, dependiendo de la aplicación.

Cambia de estado con:

• Sus entradas S (set) y R (reset) se denominan entradas síncronas.
• El cambio de estado se efectúa en el flanco de disparo de un
• impulso de reloj.
• Las entradas S y R se pueden cambiar en cualquier instante en que la entrada del reloj este a nivel ALTO o nivel BAJO (excepto durante un breve instante de tiempo en las proximidades de las transiciones de disparo de reloj) sin que varíe la entrada.

Aplicación

Determinar la forma de onda Q, si se aplican las entradas mostradas a un
flip-flop disparado por flanco negativo. Suponer que inicialmente se encuentra en estado RESET.

• Es el mas versátil y es uno de los tipos de Flip-flops más utilizados.
• La entrada J realiza la función SET y la entrada K la función
• RESET.
• No tiene “Condiciones no validas”(J y K pueden ser “1”
• simultáneamente).

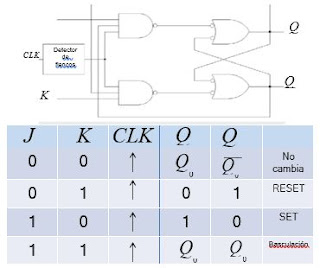

Funcionamiento del FLIP-FLOP J K disparado por flanco positivo
